计算机指令格式编码与寻址方式分析

是什么

• 定义：指令格式编码是将汇编语言中的操作码、寻址方式和寄存器编号按照硬件约定的位数与排布规则，转换为二进制机器码的过程；括号标记法则是用来区分直接寻址与间接寻址的数学化表达形式。

• 大白话：寄存器名字就是编号（几个寄存器就需要几位二进制来编门牌号）；指令写出来是“操作 目的, 源”，但背后执行的动作是“源数据算完流向目的”；带单括号 (R) 意味着“寄存器里的值”，带双括号 ((R)) 意味着“拿着寄存器里的值去内存找真实数据”。

核心内容

1. 寄存器编码位数计算

• 寻址原理：计算机使用二进制编码对通用寄存器进行唯一标识。要区分 $N$ 个不同的寄存器，所需的最小二进制编码位数 $k$ 必须满足：

  $2^k\ge N⟹k=\lceil {\log }_{2}N\rceil$

• 4 寄存器系统（R0~R3）对应关系：

  • 00 $\to$ R0

  • 01 $\to$ R1

  • 10 $\to$ R2

  • 11 $\to$ R3

在数据通路图中，一般带箭头虚线表示控制信号。

2. 寻址方式与括号层级表达

在微操作与指令语义描述中，括号的层数严格代表访问的寻址深度：

• 无括号（如 R1）：表示寄存器本身或寄存器编号。

• 单括号 (R1)：表示读取寄存器 R1 内部存储的数值。在寻址方式对应中，属于 寄存器直接寻址（有效地址就是寄存器）。

• 双括号 ((R1)) / 汇编 (R1)：表示将寄存器 R1 中的值作为主存地址，再去主存中取出真实操作数。在寻址方式对应中，属于 寄存器间接寻址（$EA=(R1)$，操作数 $=((R1))$）。

3. 指令物理结构与微操作语义流向的本质区别

• 指令格式与汇编书写（物理结构排布）：

  • 机器码排布及汇编代码均遵循 目的操作数在前、源操作数在后 的顺序。

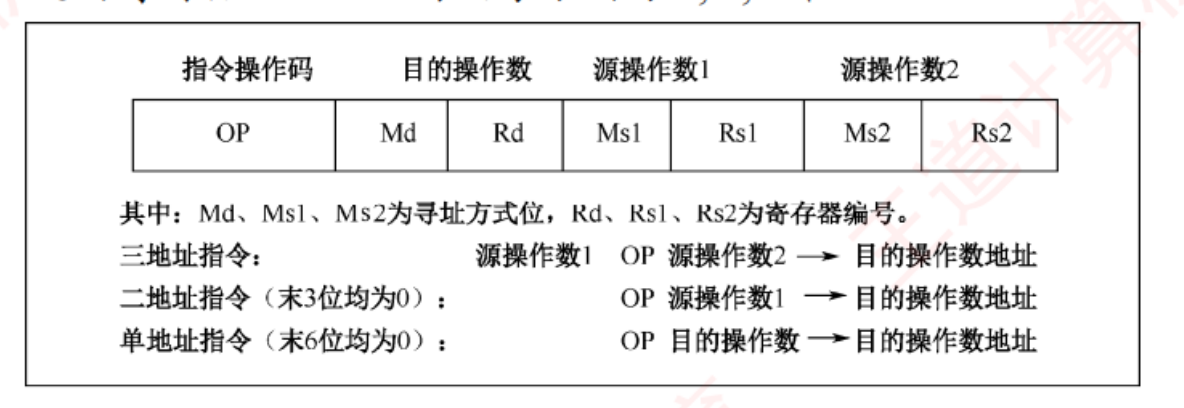

  • 标准格式：操作码 (OP) | 目的操作数 (Md, Rd) | 源操作数1 (Ms1, Rs1) | 源操作数2 (Ms2, Rs2)

  • 例如：shl R2, R1 的字段结构为：$OP(\text{shl})\to Rd(\text{R2})\to Rs1(\text{R1})$。

• 微操作语义描述（数据执行流向）：

  • 题目解析中书写的 (R1) << 1 -> R2 仅是对 运算执行动作与数据流向 的数学化描述（即从右侧源数据流向左侧目的寄存器），绝不是机器码的字段拼装顺序。

是的，下半部分右边那一栏（带箭头 $\to$ 的部分）写的就是执行动作（数据计算与流向）。 它通过数学表达式定义了 CPU 执行这三类指令时的行为： 与下方对应

下图表示： 汇编指令 指令的注释

• 左边（汇编指令）：程序员实际编写的代码，决定机器码的物理排布。

  • 格式固定为：操作码 目的操作数, 源操作数1, 源操作数2

  • 例：sub R3, (R1), R2 表示对 (R1) 和 R2 做减法，结果存入 R3。

• 右边（注释与微操作语义）：用数学语言和箭头描述该指令具体执行了什么计算、数据流向哪里。

  • 格式固定为：数据计算过程 $\to$ 结果存入的目标位置

  • 例：((R1)) - (R2) -> R3 表示“取 R1 指向的内存数据，减去 R2 寄存器中的数据，结果写入 R3 寄存器”。

例题

• 题目：

  某计算机字长为 16 位，包含 4 个通用寄存器（R0R3，编号分别为 03）。指令格式定义如下：

  OP(7位) | Md(1位) Rd(2位) | Ms1(1位) Rs1(2位) | Ms2(1位) Rs2(2位)

  其中 $Md,Ms1,Ms2$ 为寻址方式位，0 表示寄存器直接寻址，1 表示寄存器间接寻址。$Rd,Rs1,Rs2$ 为寄存器编号。未使用的字段在低位补 0。

  已知减法指令 sub 的操作码为 03H，其微操作语义动作为：$((R1))-(R2)\to R3$。

  1. 试分析为什么通用寄存器字段占 2 位。

  2. 请将微操作动作 $((R1))-(R2)\to R3$ 转换为标准汇编指令，并给出其 16 位十六进制机器代码。

• 分析：

  1. 系统共 4 个寄存器，$2^2=4$，因此 2 位二进制即可完全覆盖 4 个寄存器的编号。

  2. 微操作动作中，$((R1))$ 为源操作数 1（寄存器间接寻址，寻址位为 1，寄存器为 R1）；$(R2)$ 为源操作数 2（寄存器直接寻址，寻址位为 0，寄存器为 R2）；$R3$ 为目的操作数（寄存器直接寻址，寻址位为 0，寄存器为 R3）。

  3. 汇编书写规范为 sub Rd, (Rs1), Rs2 $\to$ sub R3, (R1), R2。

  4. 按照字段物理排布顺序 OP | Md Rd | Ms1 Rs1 | Ms2 Rs2 进行二进制拼接。

• 答案：

  1. 寄存器位数计算：

     通用寄存器数量 $N=4$，由 $2^k\ge 4$ 可得最小编码位数 $k=\lceil {\log }_{2}4\rceil =2$ 位，故通用寄存器字段需占 2 位。

  2. 汇编指令与机器码：

     • 标准汇编：sub R3, (R1), R2

     • 字段解析：

       • OP = 0000011 (03H)

       • Md Rd = 0 (直接寻址) + 11 (R3)

       • Ms1 Rs1 = 1 (间接寻址) + 01 (R1)

       • Ms2 Rs2 = 0 (直接寻址) + 10 (R2)

     • 二进制拼接：0000 0110 1110 1010

     • 十六进制机器码：06EAH

⚠️ 易错点

Warning

• 混淆微操作箭头方向与指令字段位置：

  • 极易误将 (R1) -> R2 理解为“机器码先填 R1 再填 R2”。

  • 正确逻辑：机器码字段完全由硬件格式决定，固定先填目的操作数（R2），再填源操作数（R1）；箭头仅仅是描述“数据从哪流到哪”。

• 括号与寻址方式的对应混淆：

  • 在汇编代码中：R1 表示寄存器直接寻址；(R1) 表示寄存器间接寻址。

  • 在微操作数据通路描述中：(R1) 表示取寄存器 R1 中的内容；((R1)) 表示以 R1 中的内容为主存地址进行访存（即寄存器间接寻址对应的数据）。切勿把微操作中的 (R1) 误当成间接寻址。
