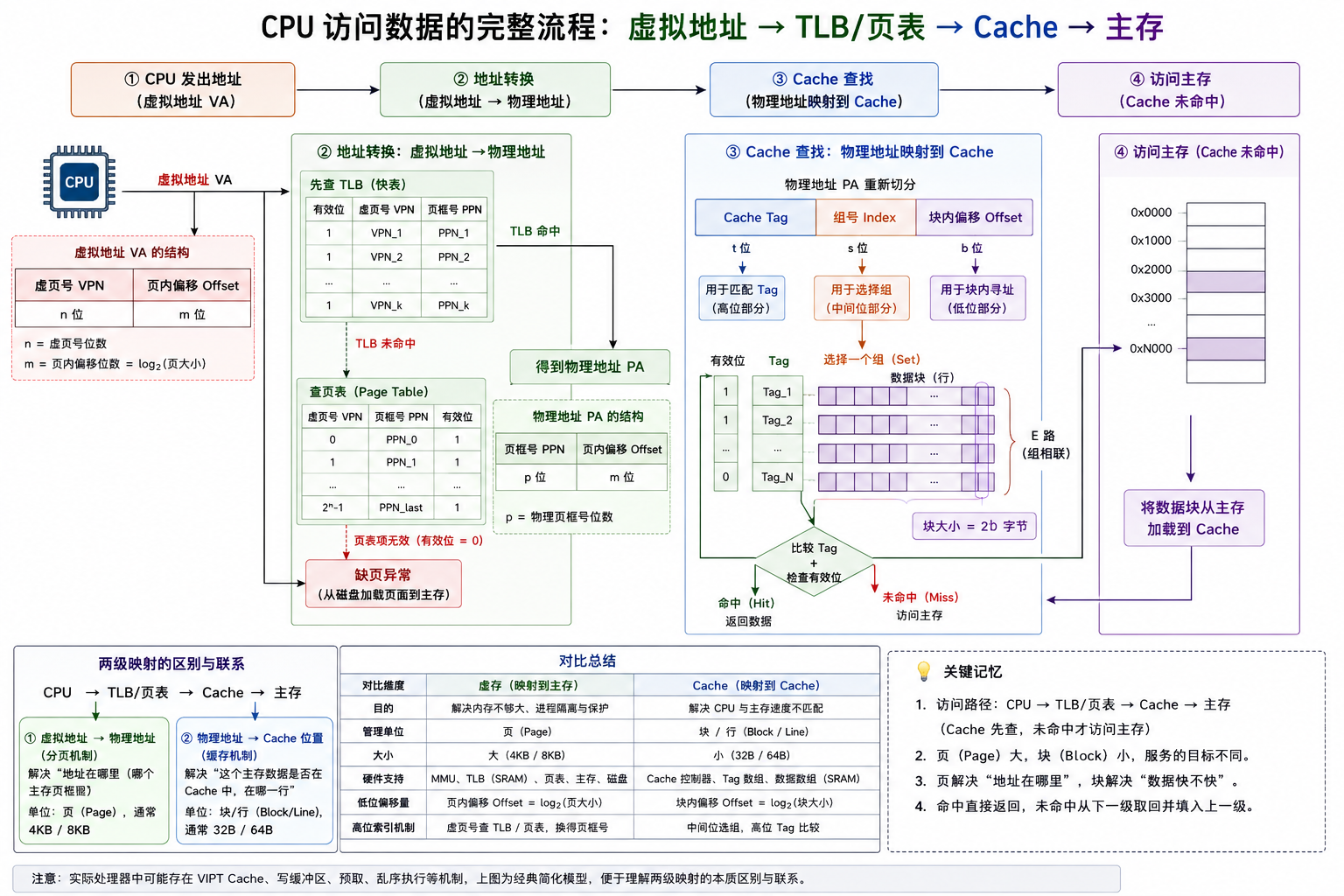

主存（内存）TLB等等之间关系图

物理地址在页式虚存系统和不同 Cache 映射方式组合下，有以下几种拆分形态：

1. 虚存视角的物理地址（绝对通用）

只要操作系统/体系结构采用页式管理，物理地址高低位划分就固定为两段：

$\text{物理地址 (PA)}=[\text{页框号 (物理页号 PPN)}]+[\text{页内偏移 (Page Offset)}]$

• 页内偏移位数：由页面大小（Page Size）决定，等于 ${\log }_2(\text{页面大小})$。

• 页框号位数：$\text{物理地址总位数}-\text{页内偏移位数}$。

2. Cache 视角的物理地址（按映射方式分类）

Cache 硬件对物理地址进行拆分时，低位永远是“块内地址”，高位根据映射规则进一步细分：

Cache 映射方式	物理地址切分结构	关键字段位数计算
直接映射	[ Cache Tag ] + [ Cache 行号 ] + [ 块内地址 ]	$\text{块内地址}={\log }_2(\text{块大小})$ $\text{Cache 行号}={\log }_2(\text{Cache 总行数})$ $\text{Tag}=\text{物理地址位数}-\text{行号位数}-\text{块内地址位数}$
K 路组相联映射	[ Cache Tag ] + [ Cache 组号 ] + [ 块内地址 ]	$\text{块内地址}={\log }_2(\text{块大小})$ $\text{Cache 组号}={\log }_2(\frac{\text{Cache 总行数}}{K})$ $\text{Tag}=\text{物理地址位数}-\text{组号位数}-\text{块内地址位数}$
全相联映射	[ Cache Tag ] + [ 块内地址 ]	$\text{块内地址}={\log }_2(\text{块大小})$ $\text{Tag}=\text{物理地址位数}-\text{块内地址位数}$（无行号/组号）

3. 两大视角在不同映射下的联合等式

• 在直接映射下：

  $\text{物理地址}=\text{页框号}+\text{页内偏移}=\text{Tag}+\text{Cache 行号}+\text{块内地址}$

• 在 K 路组相联映射下：

  $\text{物理地址}=\text{页框号}+\text{页内偏移}=\text{Tag}+\text{Cache 组号}+\text{块内地址}$

• 在全相联映射下：

  $\text{物理地址}=\text{页框号}+\text{页内偏移}=\text{Tag}+\text{块内地址}$

4. 硬件重叠的关键结论（VIPT 技巧）

由于页面大小（如 4KB/8KB $\to$ 12/13 位）$\gg$ Cache 块大小（如 32B/64B $\to$ 5/6 位）：

• 块内地址必然落在页内偏移的低位区间内。

• 若 Cache 组号/行号也完全落在页内偏移范围内（即 $\text{块内地址位数}+\text{组号位数}\le \text{页内偏移位数}$），则可以直接使用虚拟地址的低位去检索 Cache 组号/行号，而不需要等待虚实地址翻译（TLB/MMU）完成。

虚拟地址不能直接找cache或者主存；要先转换成物理地址，通过快表或者页表找，然后cache里面如果没有（没命中的话）才去找主存

按硬件执行的先后顺序，整条链路可以精炼为下面两条路：

• 第一阶段：地址翻译（虚 $\to$ 实）

  • CPU 带着 虚拟地址 出发。

  • 先查 快表（TLB）：

    • TLB 命中 $\to$ 瞬间拿到 物理地址。

    • TLB 缺失 $\to$ 去主存查 页表（慢表）：

      • 页表命中（在内存）$\to$ 拿到 物理地址，并顺手更新 TLB。

      • 页表未命中（有效位=0）$\to$ 触发 缺页中断/异常，由操作系统去外存（磁盘）把页面调入主存，再生成物理地址。

• 第二阶段：数据获取（查 Cache $\to$ 访主存）

  • 拿到 物理地址 后，去检索 Cache：

    • Cache 命中 $\to$ 极其高速地直接把数据/指令送给 CPU。

    • Cache 缺失 $\to$ 由硬件去 主存 对应地址调出一个数据块（Block）填入 Cache，并把目标数据送给 CPU。

408 考场上的一个“终极推论”（经常出选择题）：

TLB 命中，页面一定在主存中吗？

一定在！ 因为 TLB 是主存页表的缓存副本，TLB 命中说明页表项有效位必为 1，绝不可能缺页。

Cache 命中，TLB 一定命中吗？

不一定！ Cache 是主存数据的副本，TLB 是地址映射的副本，两者的替换策略独立。有可能数据早在 Cache 里，但对应页表项刚从 TLB 里被淘汰了。

一、为什么“TLB 命中，页面一定在主存中”？

核心原因：TLB 里存的永远是“合法有效的主存页表项”。

1. 装入时机：只有当一个页面已经在物理主存中（或者刚从磁盘调入主存成功，页表有效位置 1）时，硬件才会把这个虚页到实页的映射关系写进 TLB。

2. 换出同步：如果操作系统要把某个页面淘汰换出到磁盘（发生 Page Out），操作系统会强制执行一条特权指令（如 TLB Invalidate / 清除对应 TLB 项），把 TLB 里对应的项直接抹掉或置为无效。

3. 推导链条：

   $\text{TLB 命中}⟹\text{映射关系合法且有效}⟹\text{该页就在主存中}⟹\text{绝不可能缺页}$

二、为什么“Cache 命中，TLB 不一定命中”？

核心原因：TLB 和 Cache 缓存的对象完全不同，且各自独立工作、独立淘汰。

• TLB 缓存的是“地址翻译结果”：虚页号 $\to$ 物理页号（告诉 CPU 东西在哪）。

• Cache 缓存的是“真实数据内容”：物理地址 $\to$ 数据块（真正的变量、指令）。

经典生活比喻

• Cache 就像你的书包（里面装着实体书）。

• TLB 就像你的便签纸（上面记着“高等数学在书包第 2 层”）。

你先把高数书装进了书包（数据进入了 Cache），并在便签纸上记了位置（映射进了 TLB）。

过了一会儿，便签纸写满了，你把关于高数书的那条笔记擦掉了（TLB 项被 LRU 算法替换淘汰）。

但此时，高数书依然稳稳当当地躺在你的书包里（Cache 里的数据没有被替换）！

下次你想读高数书时：

1. 先看便签纸（查 TLB）$\to$ 发现没记（TLB 未命中）。

2. 去翻总目录/大字典（查主存页表）$\to$ 查到了在书包第 2 层，并重新在便签上记一笔（更新 TLB）。

3. 伸手去掏书包（查 Cache）$\to$ 一掏就拿到了（Cache 命中）！

408 考场状态组合速查（四种情况）

组合状态	是否可能出现？	场景解释
TLB 命中 + Cache 命中	可能	最理想状态，虚实转换极速，数据秒读。
TLB 命中 + Cache 未命中	可能	页面在内存中，但具体的数据块还没调入 Cache。
TLB 未命中 + Cache 命中	可能	TLB 表项被替换淘汰了，但之前读过的数据仍留在 Cache 中。
TLB 命中 + 缺页异常	❌ 绝对不可能	只要 TLB 命中，页面必定在物理内存中。
缺页异常 + Cache 命中	❌ 绝对不可能	页面都没进内存，Cache 作为内存的子集绝不可能有该页的数据。
