虚拟地址、物理地址转换与 Cache ，TLB 映射全流程解析

是什么

• 定义：虚实地址转换与 Cache 映射 是计算机存储体系中两级独立的地址变换过程：第一级是由 MMU（TLB/页表） 将程序视角的 虚拟地址（VA） 翻译为物理硬件视角的 物理地址（PA）；第二级是 Cache 控制器使用 物理地址（PA） 检索数据是否已缓存在高速 SRAM 中。

• 大白话：

  • 映射到主存（虚实转换）：虚拟地址是“网购收货名字”（虚的），页表/TLB 是“户籍通讯录”，把名字翻译成“真实门牌号”（物理地址）。

  • 映射到 Cache（高速缓存寻址）：拿到“真实门牌号”（物理地址）后，去“贴身背包”（Cache）里看有没有对应抽屉（组号）并核对标签（Tag）。

  • 核心本质：虚拟地址绝不直接访问 Cache，必须先翻译出物理地址（或利用重叠位并行索引），再拿物理地址去检索 Cache。

核心内容

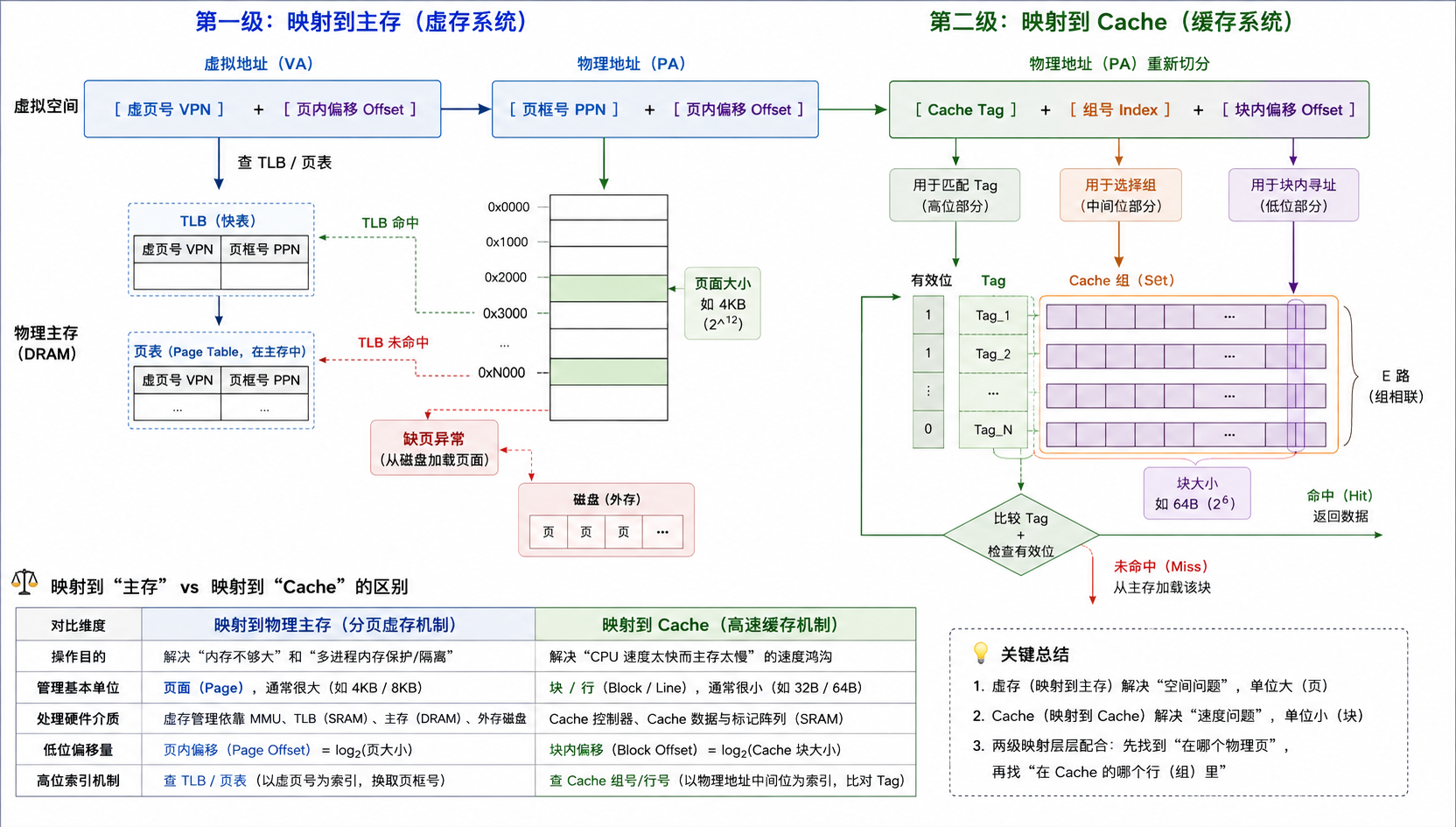

1. 搞懂本质：映射到“主存” vs 映射到“Cache”的区别

很多同学感到混乱，是因为把“页（Page）”和“块（Block/Line）”混为了一谈。这两级映射发生在不同介质之间，规则和目的完全不同：

页解决“地址怎么找到主存”，块解决“主存数据怎么放进Cache”

对比维度	映射到物理主存（分页虚存机制）	映射到 Cache（高速缓存机制）
操作目的	解决“内存不够大”和“多进程内存保护/隔离”	解决“CPU 速度太快而主存太慢”的速度鸿沟
管理基本单位	页面（Page），通常很大（如 4KB / 8KB）	块 / 行（Block / Line），通常很小（如 32B / 64B）
处理硬件介质	虚存管理依靠 MMU、TLB（SRAM）、主存（DRAM）、外存磁盘	Cache 控制器、Cache 数据与标记阵列（SRAM）
低位偏移量	页内偏移（Page Offset） $={\log }_2(\text{页大小})$	块内偏移（Block Offset） $={\log }_2(\text{Cache块大小})$
高位索引机制	查 TLB / 页表（以虚页号为索引，换取页框号）	查 Cache 组号/行号（以物理地址中间位为索引，比对 Tag）

2. 第一步：虚拟地址 $\to$ 物理地址（虚实转换）

划分规则

• 虚拟地址总位数 $V={\log }_2(\text{虚拟地址空间大小})$

• 物理地址总位数 $P={\log }_2(\text{物理主存空间大小})$

• 页面偏移位数 $p={\log }_2(\text{页面大小})$（==虚实地址中低 $p$ 位完全相同，直接照抄==）

$\text{虚拟地址 (VA)}=[\text{虚页号 (VPN, }\mathbf{V}-\mathbf{p}\text{ 位)}]+[\text{页内偏移 (Offset, }\mathbf{p}\text{ 位)}]$

$\text{物理地址 (PA)}=[\text{页框号 (PPN, }\mathbf{P}-\mathbf{p}\text{ 位)}]+[\text{页内偏移 (Offset, }\mathbf{p}\text{ 位)}]$

转换步骤

1. 提取虚页号：截取虚拟地址的高 $V-p$ 位。

2. 查快表（TLB）/ 慢表（页表）：

   • 检查该虚页号项的 有效位（存在位） 是否为 1：

     • 若有效位 $=0$：触发 缺页异常（Page Fault），操作系统进入内核调页。

     • 若有效位 $=1$：读出对应的 页框号（物理页号 PPN）。

3. 物理地址拼接：

   $\text{物理地址}=\text{页框号 (高位)}\mid \text{页内偏移 (低位照搬)}$

3. 第二步：物理地址 $\to$ Cache 寻址与组号定位

拿到物理地址后，抛开页面的概念，直接将这串二进制比特按照 Cache 的规则重新划分为 3 个字段：

物理地址 (P 位) = [ Cache Tag (高位) ] + [ Cache 组号 (中间位) ] + [ 块内地址 (低位) ]

1. 块内地址位数（$b$）：$b={\log }_2(\text{主存块大小})$

2. Cache 组号位数（$g$）：

   $\text{组数}=\frac{\text{Cache 总行数}}{\text{每组路数 }K}=\frac{\text{Cache 数据容量}}{\text{块大小}\times K}⟹g={\log }_2(\text{组数})$

   (直接映射时 $K=1$，组数即总行数；全相联映射时无组号字段，即 $g=0$)

3. Cache Tag 位数：$\text{Tag位数}=P-g-b$

映射到 Cache 的组号计算公式

• 从物理地址看：直接截取物理地址从右向左的 第 $b$ 位到第 $b+g-1$ 位（中间 $g$ 位）。

• 从主存块号看：

  $\text{主存块号}=\lfloor \frac{\text{物理地址}}{\text{块大小}}\rfloor$

  $\text{Cache 组号}=\text{主存块号}\mathrm{mod}\text{Cache 组数}$

  $\text{写入 Cache 的 Tag}=\lfloor \frac{\text{主存块号}}{\text{Cache 组数}}\rfloor$

4. 第三步：如何判定是否命中 Cache？

硬件在判定 Cache 命中时，严格遵循 “两步走、双条件” 原则：

判定 Cache 命中不能只靠虚拟地址低位，必须结合物理地址的 Tag。

Step 1 (定位组)   --> 根据物理地址中的“组号”选中 Cache 的对应组
Step 2 (并行比对) --> 将物理地址中的“Tag”与该组内所有行的 Tag 同时比对，并检查“有效位”

Cache 命中（Hit）的充要条件：

1. 有效位 Valid $=1$（该行已载入有效数据）

2. Cache 行内存储的 Tag $\equiv$ 物理地址解析出的 Tag（两者二进制完全一致）

❌ 未命中（Miss）场景：

• 有效位 $=0$（即使行内残留的 Tag 与目标 Tag 刚好相等也是 Miss！冷启动）。

• 有效位 $=1$ 但 Tag 不相等（发生冲突替换，当前行装的是别人的数据）。

5. 极速通关技巧：不用算物理地址直接求 Cache 组号（重叠位法）

在大部分 408 大题中：

• 页面大小通常为 4KB（12位） 或 8KB（13位）。

成立的充要条件

$\mathbf{b}(\text{块内偏移位数})+\mathbf{g}(\text{Cache 组号位数})\le \mathbf{p}(\text{页内偏移位数（页大小）})$

• Cache 块大小（如 32B/64B $\to$ 5/6位）+ 组号（如 3~6位）通常 $\le 12$ 位。

• 结论：Cache 组号字段完全落在“页内偏移量”的低位范围内。

• 神技：虚实地址转换时页内偏移完全不变，因此直接展开虚拟地址的低 12 位，提取对应的组号比特位，即可瞬间得出 Cache 组号，完全不用先查页表算物理地址！(这个只能得到组号，适用于表中没有该虚拟地址的Tag导致找不到页框号，只需要找组号的情况)

例题

• 题目：

  某系统虚拟地址 32 位，物理地址 28 位，页面大小 4KB（12位）。数据 Cache 容量为 512B，采用 2 路组相联映射，主存块大小为 32B（5位）。

  当前 TLB 命中，查得虚拟地址 0008 C040H 对应的页框号为 0040H（16位）。

  Cache 结构中第 2 组的存储内容为：

  • 左路：有效位 = 0，Tag = 00400H

  • 右路：有效位 = 1，Tag = 01600H

  1. 求解该虚拟地址对应的物理地址。

  2. 该物理地址映射到 Cache 的哪一组？写入的 Tag 是什么？

  3. 此时访问 Cache 是否命中？为什么？

• 分析与过程：

  1. 虚实转换：

     • 虚拟地址 0008 C040H：页内偏移为低 12 位 040H，虚页号为高 20 位 0008CH。

     • 查得页框号为 0040H，直接拼接低 12 位偏移 040H $\to$ 物理地址为 0040 0040H（28位）。

  2. 物理地址切分与 Cache 组号定位：

     • 块内偏移 $b={\log }_2(32\text{ B})=5\text{ 位}$。

     • Cache 总行数 $=512\text{ B}/32\text{ B}=16\text{ 行}$。

     • Cache 组数 $=16/2=8\text{ 组}=2^3\to$ 组号 $g=3\text{ 位}$。

     • Tag 位数 $=28-3-5=20\text{ 位}$。

     • 将物理地址 0040 0040H 展开为二进制：

       • 高 20 位（Tag）：0000 0000 0100 0000 0000_2 = 00400H

       • 中间 3 位（组号）：观察低 8 位 0100 0000_2（40H），其第 5～7 位为 010_2 = 2 （映射到第 2 组）

       • 低 5 位（块内地址）：00000_2 = 0

  3. 判定命中：

     • 检索第 2 组：

       • 左路：Tag 虽为 00400H，但 有效位为 0（无效）。

       • 右路：有效位为 1，但 Tag 为 01600H $\ne$ 00400H（不匹配）。

     • 结论：Cache 未命中（Miss）。

• 规范答案：

  1. 物理地址为 0040 0040H。

  2. 映射到 Cache 的 第 2 组，写入的 Tag 为 00400H。

  3. Cache 未命中。理由：该物理地址映射到 Cache 第 2 组，虽然左路 Tag 匹配但有效位为 0，右路有效位为 1 但 Tag 不匹配，两路均未满足命中条件。

成立的充要条件

$\mathbf{b}(\text{块内偏移位数})+\mathbf{g}(\text{Cache 组号位数})\le \mathbf{p}(\text{页内偏移位数（页大小）})$

例题

• 题目（2018 统考真题）：

  虚拟地址 32 位，页大小 4KB（12 位）。Cache 采用 2 路组相联映射，主存块大小为 32B（5 位），Cache 组数为 8 组（3 位组号）。

  若 CPU 发出虚拟地址 0007 C260H，且在 TLB 与页表中均无法查得物理页号，求该地址映射到的 Cache 组号。

• 过程：

  1. 块内偏移占低 5 位（第 0～4 位），组号占 3 位（第 5～7 位），页内偏移占低 12 位（第 0～11 位）。

  2. 组号所在第 5～7 位完全落在低 12 位内（$5+3\le 12$），虚实转换时不改变该字段。

  3. 虚拟地址低 12 位为 260H，展开为二进制：0010 0110 0000_2。

  4. 截取第 5～7 位为 011_2 = 3。

• 答案：

  映射到的 Cache 组号为 3。

⚠️ 易错点

Warning

• 千万别拿虚拟地址直接查 Cache：Cache 存的是物理内存的副本（物理 Cache / PIPT），必须拿翻译出来的**物理地址（PA）**的 Tag 去和 Cache 里的 Tag 比较。

• 有效位为 0 却误判为命中：看到 Cache 行里的 Tag 和算出来的 Tag 一模一样就直接写命中——这是命题人最经典的陷阱！必须同时检查有效位是否为 1。

• 把页内偏移和块内偏移搞混：

  • 虚实转换看页大小（如 4KB $\to$ 12位）；

  • Cache 寻址看块大小（如 32B $\to$ 5位）。两者的低位位数完全不同。

• 十六进制边界拆分出错：截取物理地址中间 3 位组号时，千万不要直接看十六进制字符盲猜，务必把末尾两位的十六进制展开为 8 位二进制（如 40H = 0100 0000），再精准截取第 5～7 位。
