条件转移指令与数据通路全景

是什么

• 定义：条件转移指令是依据标志寄存器（PSW）中的状态标志，动态选择顺序执行（$\text{PC}\leftarrow \text{PC}+\Delta$）或跳转执行（$\text{PC}\leftarrow \text{Target}$）的控制类指令；数据通路是承载指令和数据在寄存器、ALU、主存之间流动与处理的全部硬件路径及控制逻辑。

• 大白话：条件转移就是硬件级的“if-else 分叉路口”，数据通路则是 CPU 内部四通八达的高速路网和红绿灯（控制信号）。

核心内容

1. 编址方式判定规律

• 核心判断准则：看“指令字长（或数据字长）”与“PC 顺序自增量”的比例关系。

  • 按字节编址：每个物理地址对应 1 字节（$8\text{ bit}$）。

    • 指令字长 16 位（2B），顺序执行时 $(\text{PC})+2$ $\to$ 按字节编址。

    • 指令字长 32 位（4B），顺序执行时 $(\text{PC})+4$ $\to$ 按字节编址。

  • 按字编址：每个物理地址对应 1 个机器字（如 $16\text{ bit}$ 或 $32\text{ bit}$）。

    • 指令字长 16 位，顺序执行时 $(\text{PC})+1$ $\to$ 按字编址。

2. 条件转移范围与指令数计算

• 补码表示范围：$k$ 位相对偏移量（OFFSET）的真值范围为 $[-2^{k-1},2^{k-1}-1]$。

• 反向（向后）最大指令数：

  • 反向取负数最大模值：$|{\text{OFFSET}}_{\min }|=2^{k-1}$。

  • 若目标地址公式为 $(\text{PC})+2+2\times \text{OFFSET}$，则反向最大字节偏移为 $2\times 2^{k-1}=2^k\text{ 字节}$。

  • 最大反向转移指令条数：

    $\text{最大反向指令数}=\frac{\text{反向最大字节偏移量}}{\text{单条指令长度（字节）}}=\frac{2\times 2^{k-1}}{2}=2^{k-1}\text{ 条}$

3. 条件判断标志位规则（408 核心考点）

• 无符号数比较（由 CMP A, B 即 $A-B$ 生成标志）：

  • $A=B⟹\mathbf{ZF}=1$

  • $A<B⟹\mathbf{CF}=1$（无符号减法借位）

  • $A\le B⟹\mathbf{CF}=1\text{ 或 }\mathbf{ZF}=1$

  • $A>B⟹\mathbf{CF}=0\text{ 且 }\mathbf{ZF}=0$

• 有符号数比较：

  • 看符号位 $\text{NF(SF)}$ 与溢出位 $\text{VF(OF)}$ 的异或：$\mathbf{NF}\oplus \mathbf{VF}$。

  • $A<B⟹\mathbf{NF}\oplus \mathbf{VF}=1$

  • $A\le B⟹(\mathbf{NF}\oplus \mathbf{VF}=1)\text{ 或 }\mathbf{ZF}=1$

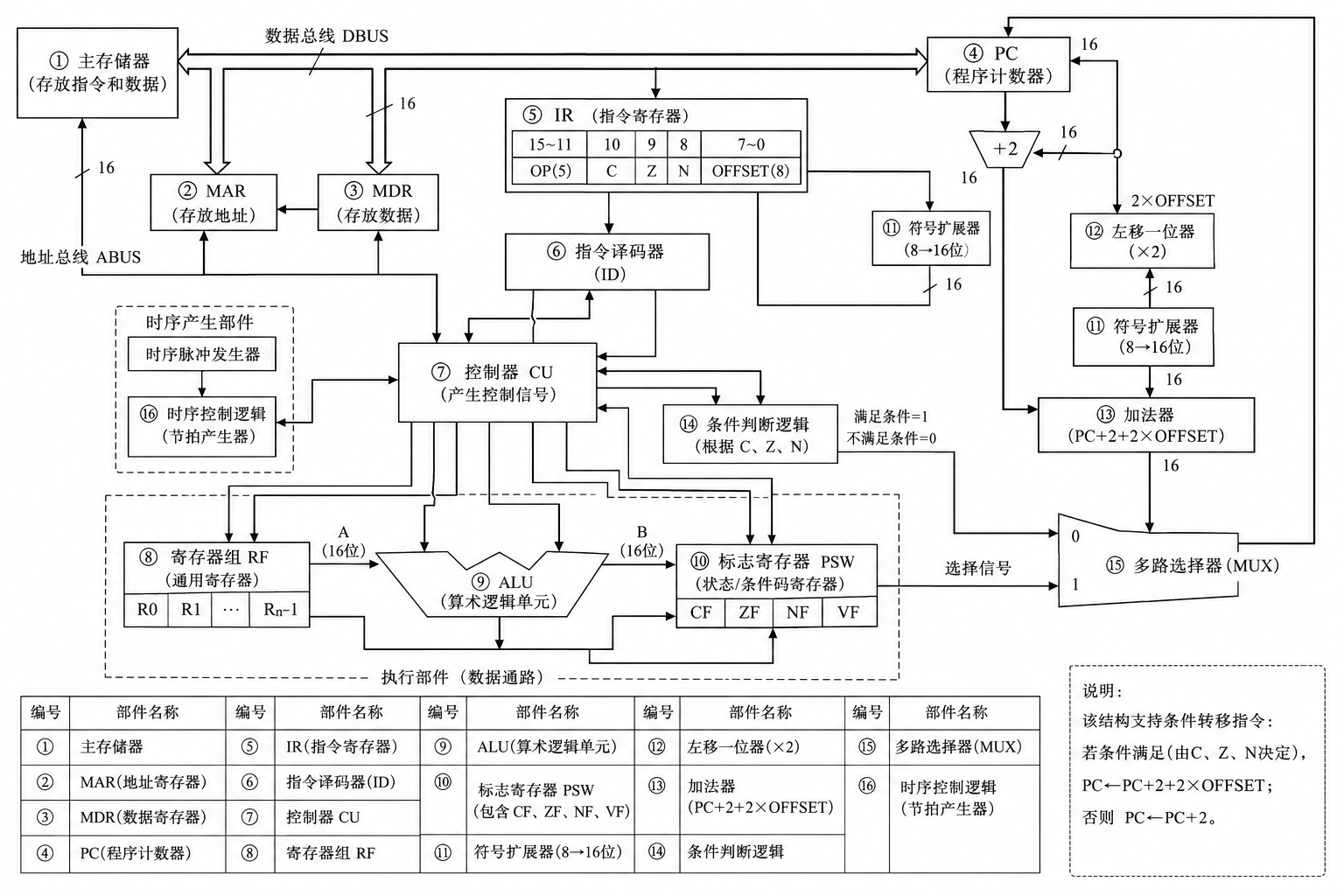

4. 转移指令数据通路全景图与记忆口诀

🧠 数据通路秒记口诀（按数据流向分两步）

• 主干流水（左侧：取指 $\to$ 译码 $\to$ 执行 $\to$ 结果）：

  主存取指令（①主存 $\to$ ③MDR $\to$ ⑤IR）$\to$ 指令去解析（⑤IR $\to$ ⑥ID译码 $\to$ ⑦CU发信号，⑯节拍器控时序）$\to$ 算术逻辑做计算（⑧RF通用寄存器 $\to$ ⑨ALU）$\to$ 状态留存立标志（产生 ⑩PSW 状态标志：CF/ZF/NF/VF）。

• 分支跳转（右侧：条件判别 $\to$ 地址生成 $\to$ 二选一打入 PC）：

  IR取偏移（⑤IR中的OFFSET）$\to$ 位数要对齐（⑪符号扩展 $8\to 16$位）$\to$ 指令转字节（⑫左移一位器 $\times 2$）$\to$ 算出目标地（⑬加法器：$(\text{PC})+2+2\times \text{OFFSET}$）$\to$ 条件裁决二选一（⑭条件判断逻辑结合PSW $\to$ ⑮MUX多路选择器决定是顺序还是跳转）$\to$ 回写PC（④PC更新）。

📌 十六大核心部件功能速查

编号	部件名称	考点与功能说明
①	主存储器	存放程序指令代码和运行数据
②	MAR（地址寄存器）	暂存送往地址总线 ABUS 的主存物理地址（16位）
③	MDR（数据寄存器）	暂存从数据总线 DBUS 读写的主存数据/指令（16位）
④	PC（程序计数器）	存放下一条指令地址，可接收 $+2$ 顺序值或转移目标值
⑤	IR（指令寄存器）	暂存当前正在执行的 16 位机器指令
⑥	ID（指令译码器）	对 IR 中的操作码 OP 译码，向 CU 提供操作类型信号
⑦	CU（控制器）	综合指令译码与时序，向全机发出微操作控制信号
⑧	RF（通用寄存器组）	提供运算源操作数（A/B 端），暂存 ALU 运算结果
⑨	ALU（算术逻辑单元）	执行算术加减法或逻辑与或运算
⑩	PSW（标志寄存器）	保存运算产生进位借位（CF）、为零（ZF）、符号（NF）、溢出（VF）标志
⑪	符号扩展器	将 8 位补码 OFFSET 扩展为 16 位，保持数值真值不变
⑫	左移一位器（$\times 2$）	指令字偏移转为字节物理偏移（按字节编址且单指令 2B 必须 $\times 2$）
⑬	转移目标加法器	计算转移目标物理地址：$(\text{PC})+2+2\times \text{OFFSET}$
⑭	条件判断逻辑	结合 IR 检测位（C/Z/N）与 PSW 标志判定条件是否满足（输出 1/0）
⑮	MUX（多路选择器）	依据条件逻辑输出，二选一将“顺序地址”或“转移目标”接入 PC
⑯	时序控制逻辑	节拍发生器，产生微操作执行所需的时钟节拍脉冲

例题

• 题目：

  某计算机采用 16 位定长指令字格式，按字节编址，CPU 包含标志寄存器（CF、ZF、NF）。条件转移指令格式如下：

  位 1511 为操作码 00000B；位 10, 9, 8 分别为检测位 C, Z, N；位 70 为相对偏移量 OFFSET（8 位补码）。

  转移目标地址公式为 $(\text{PC})+2+2\times \text{OFFSET}$；顺序执行时下一条指令地址为 $(\text{PC})+2$。

  问：

  1. 该计算机向后（反向）最多可转移多少条指令？

  2. 某条件转移指令地址为 $200\text{C}\text{H}$，指令机器码为 00000 011 11100011B：

     若执行时 $\text{CF}=0,\text{ZF}=0,\text{NF}=1$，执行后 PC 是多少？

     若执行时 $\text{CF}=1,\text{ZF}=0,\text{NF}=0$，执行后 PC 是多少？

  3. 实现无符号数“小于或等于时转移”功能，C、Z、N 各应设置为什么？

• 分析：

  • 第 1 问：OFFSET 为 8 位补码，最小值为 $-128$。最大反向字节偏移量为 $2\times |-128|=256\text{ 字节}$，指令长 2 字节，相除得指令数。

  • 第 2 问：指令中 $C=0,Z=1,N=1$（只检测 ZF 和 NF）。OFFSET 为 $11100011\text{B}=-29$。

    • 情况 1：$\text{NF}=1$ 命中，触发转移，$\text{PC}=200\text{C}\text{H}+2+2\times (-29)=200\text{E}\text{H}-58\text{D}=200\text{E}\text{H}-3\text{A}\text{H}=1\text{FD}4\text{H}$。

    • 情况 2：不检测 CF，ZF 与 NF 均为 0，条件不满足，顺序执行 $\text{PC}=200\text{C}\text{H}+2=200\text{E}\text{H}$。

  • 第 3 问：无符号数 $\le$ 判定条件为产生借位（$\text{CF}=1$）或结果为零（$\text{ZF}=1$）。

• 答案：

  1)

  $\text{最大反向指令数}=\frac{2\times 128\text{ 字节}}{2\text{ 字节/条}}=128\text{ 条}$

  2)

  • 当 $\text{CF}=0,\text{ZF}=0,\text{NF}=1$ 时：

    $\text{PC}=200\text{C}\text{H}+2+2\times (-29)=200\text{E}\text{H}-3\text{A}\text{H}=1FD4H$

  • 当 $\text{CF}=1,\text{ZF}=0,\text{NF}=0$ 时：

    $\text{PC}=200\text{C}\text{H}+2=200EH$

  3)

  $\mathbf{C}=1,\mathbf{Z}=1,\mathbf{N}=0$

⚠️ 易错点

Warning

• 指令检测开关 vs PSW 标志状态：条件转移发生的前提是“指令开启了该位检测（如 $C=1$）”且“PSW 对应标志为 1”。若指令中该位为 0，无论 PSW 标志位为何值均不触发转移。

• 左移一位器（乘 2）的本质：因为按字节编址且每条指令占 2 字节，OFFSET 表示的是“指令条数偏移”，必须左移 1 位（$\times 2$）转化为“主存物理字节地址偏移”。

• 十六进制借位减法：计算 $200\text{E}\text{H}-3\text{A}\text{H}$ 时，低位 $\text{E}-\text{A}=4$；高位 $200\text{H}-3\text{H}=1\text{FD}\text{H}$（十六进制借 1 当 16，避免误按十进制计算）。
